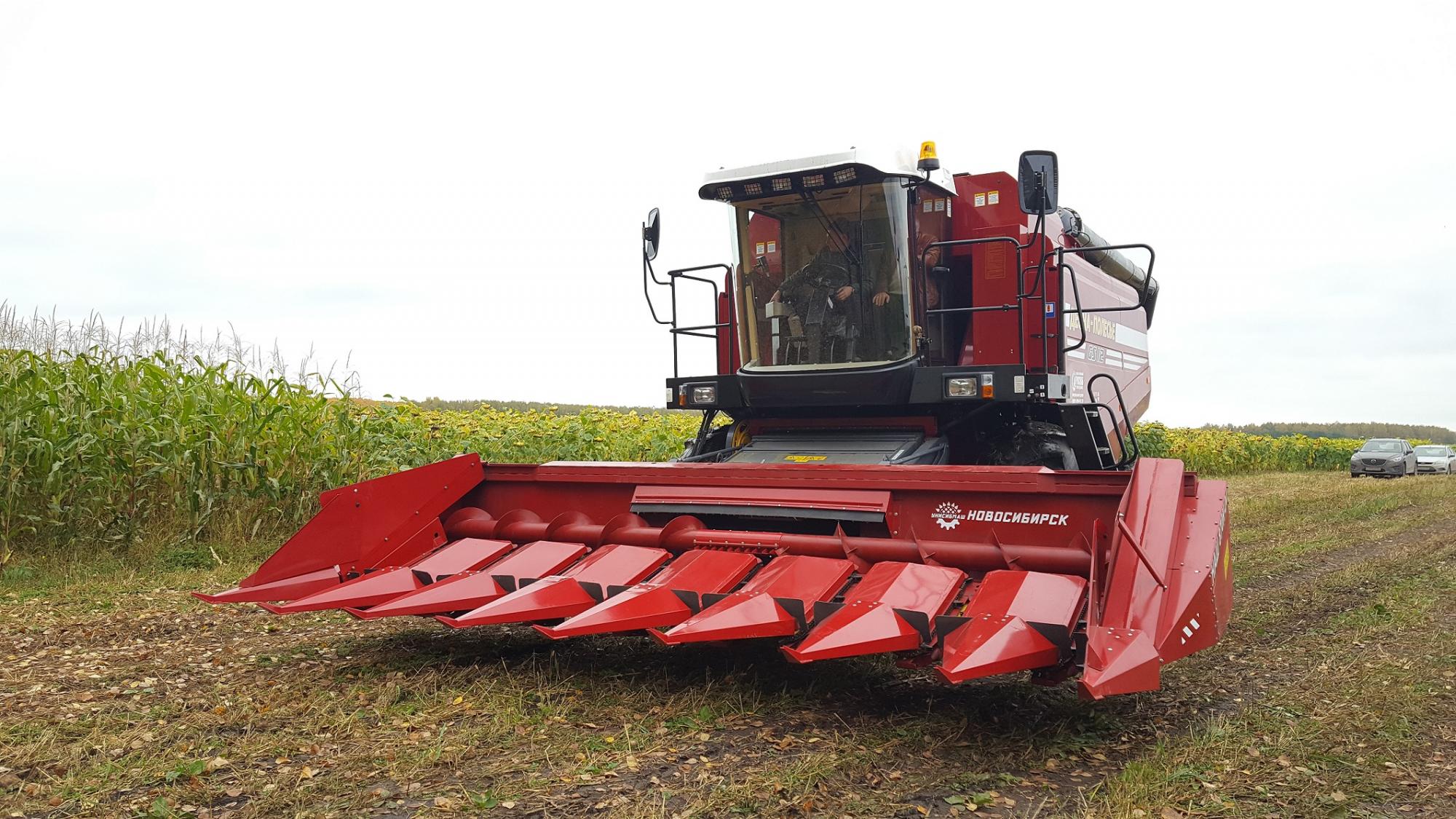

Жатки для уборки кукурузы марки НАШ-870К
Кукурузная жатка
марки «НАШ» выполняет уборку кукурузы отделяет от стеблей початки кукурузы и подает их в молотильное устройство комбайна с одновременным измельчением и разбрасыванием листостебельной массы по полю, на равнинных полях с уклоном не более 8°.
Конструктивные особенности
Протягивающие русла
Установлены на металлической раме, оснащены чугунными вальцами с ребристой и плоской рабочей плоскостью (6 рёбер на каждом вальце), расположены под конусом, не параллельно, создают эффект захвата и затягивания стебельной массы, качественно дробят стебельную массу вдоль и подают к ножам измельчителя, которые расположены под протягивающими вальцами, то есть одновременно с процессом захвата режется за фиксированный стебель (5-7см.). Початок отделяется от стебля на початкоотделительных пластинах и с помощью ложечных цепей подаются к консульному шнеку. Данная конструкция отправляет на обмолот исключительно початки, не перегружая комбайн лишней стебельной массой. Это позволяет максимально эффективно использовать пропускную способность Вашего комбайна, экономя при этом на топливе.

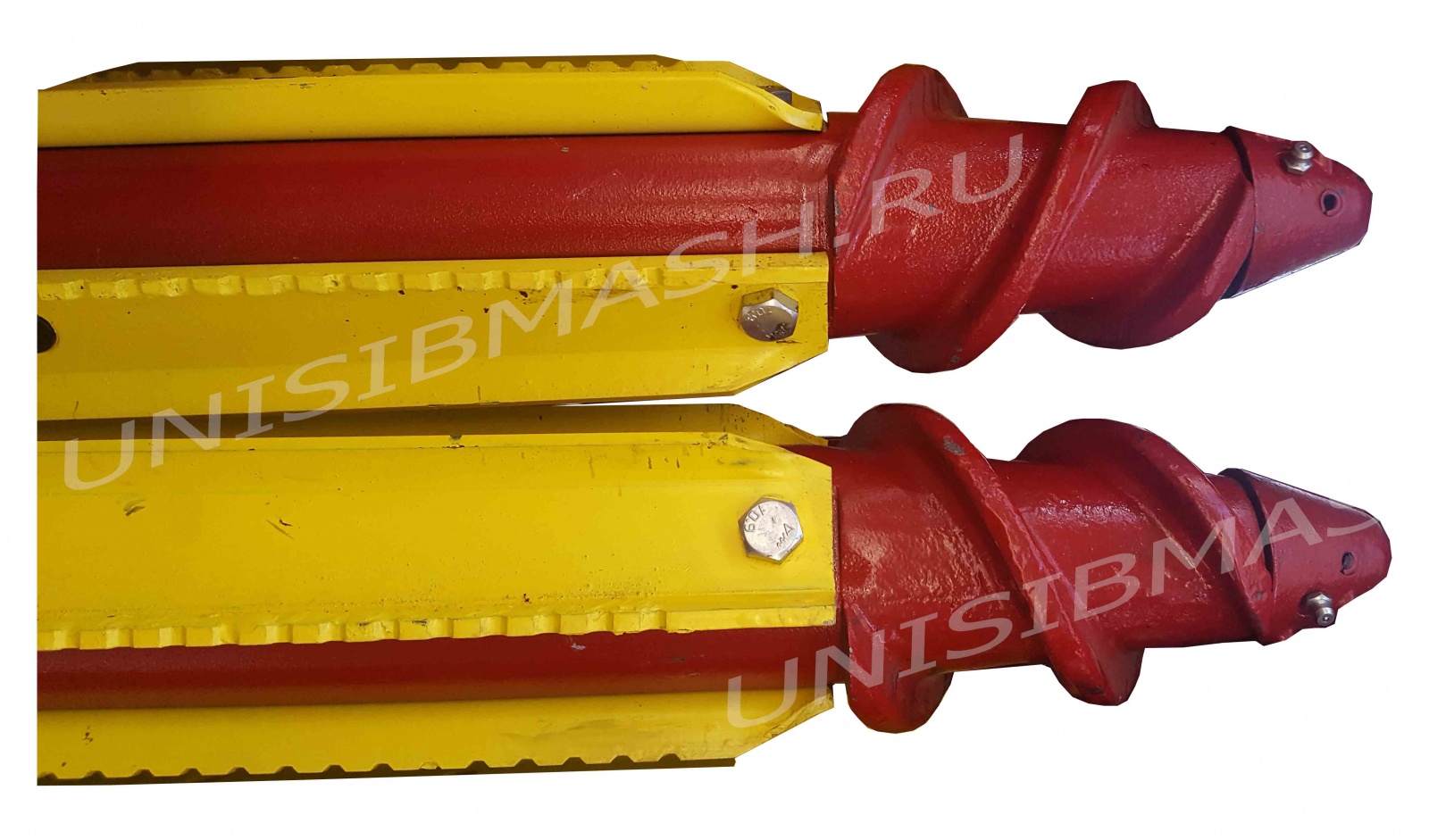

Протягивающие вальцы
Оснащены съемными ребристыми пластинами за счет которых происходит дробление и протягивание стебля вниз к измельчителю. От наматывания стебельной массы вальцы оснащены противорежущей пластиной. Механизм вальцев имеет легко доступную систему смазки.
Узел измельчителя
Активный, расположен под протягивающими вальцами, состоит из горизонтального режущего узла с двумя самозатачивающимися двухсторонними ножами, имеет режим отключения по рядкам. Измельчает и стебельную массу, и сорняк междурядья.

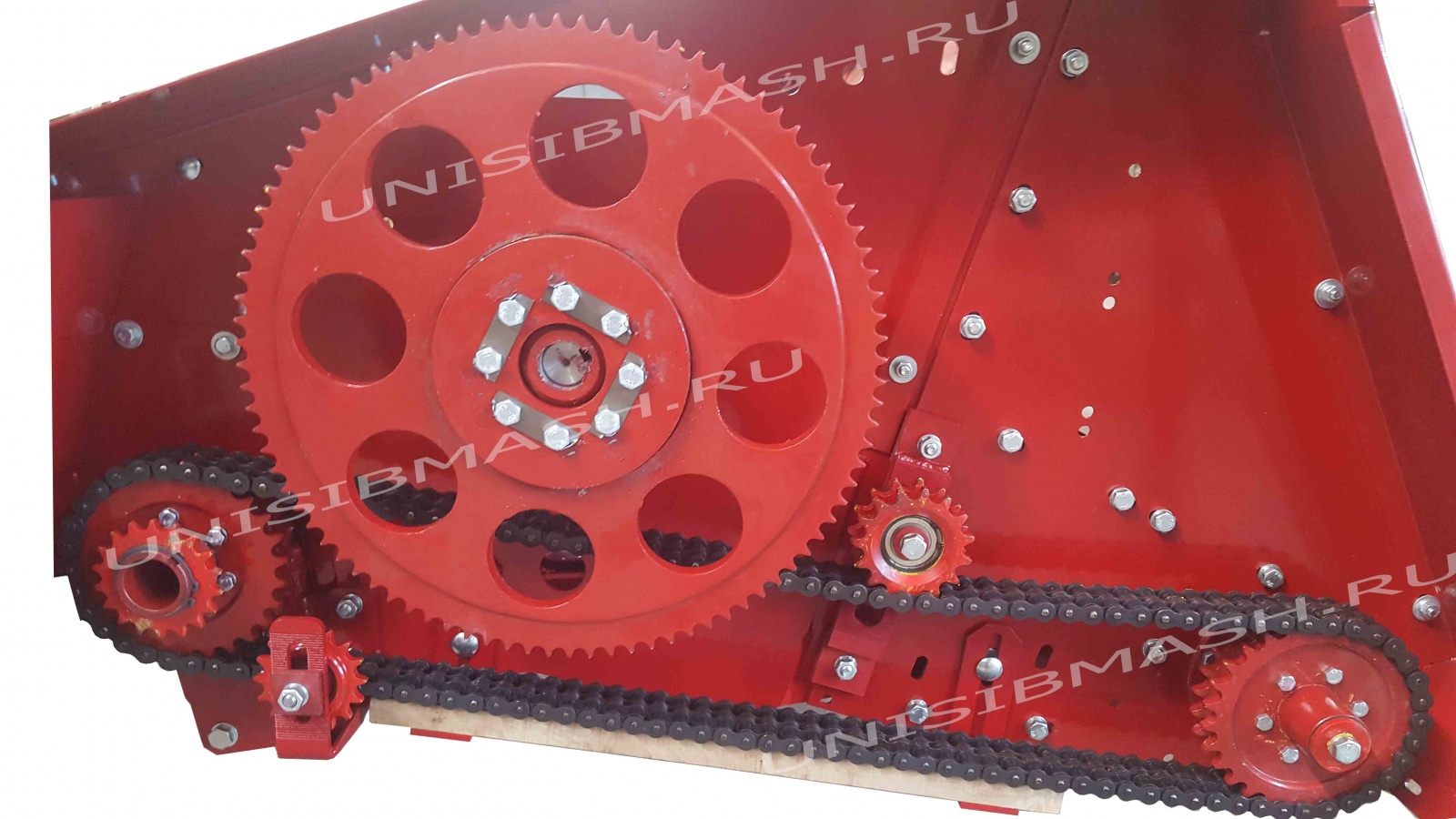

Жатка получает через карданный вал, от наклонной камеры комбайна через предохранительную муфту к приводу жатки. В зависимости от марки комбайна, жатка имеет верхний или нижний привод. Привод жатки оснащен двойными роликовыми цепями с усиленной стенкой звена.
Предохранительная фрикционная муфта
На приводных карданах. Момент срабатывания установлен заводом. Не требует ежесменного обслуживания. Так же защитная муфта установлена на звездочке привода консульного шнека.
Преимущества жатки кукурузной НАШ-870К:
- Сборочные узлы Турецкого производства
- Классический цепной привод
- Отключение редукторов измельчителя по рядам
- Повышенная боковина
- Порошковая покраска
- Минимальное ежемесячное обслуживание
- Скорость уборки до 9 км/ч
Перед навеской жатки НАШ-870К на комбайн он должен быть переоборудован согласно инструкции по эксплуатации комбайна.
Жатка для уборки подсолнечника НАШ-870К поставляется в следующей комплектности:
- жатка в сборе на транспортной подставке (сняты боковины, сетки и боковые щитки);
- карданный вал;
- комплект ЗИП (ножи, звенья, крепеж, и др.);
- руководство по эксплуатации (паспорт).
Гарантия на жатку для уборки подсолнечника НАШ - 2 года с момента ввода в эксплуатацию (как правило, с августа месяца календарного года).
Срок службы, лет
|
7 |
Гарантия
|
2 |
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЖАТОК НАШ870К ДЛЯ УБОРКИ КУКУРУЗЫ ДЛЯ КОМБАЙНОВ
Все жатки выпускаются с двумя приводами и комплектуются двумя карданами с предохранительными муфтами.
№ |
Марка жатки |
Марка комбайна |
1 |
НАШ-870К-М530 |
Акрос 530, (наклонные камеры тип 142.03.00.000 со съемным барабанным битером) |
2 |
НАШ-870К-М550
|
Акрос 550 - 585, (наклонные камеры со скребковым транспортером) При установке на Вектор410, Торум или Акрос (с барабанным битером) с механическим копиром почвы наклонная камера должна быть переоборудована для уборки кукурузы |
3 |
НАШ-870К-595МС |
Акрос 595+ с гидрокопиром почвы (наклонные камеры со скребковым транспортером) При установке на Торум (с барабанным битером) с гидрокопиром почвы наклонная камера должна быть переоборудована для уборки кукурузы |
4 |
НАШ-870К-04 |
«Полесье-1218» |
5 |
НАШ-870К-06 |
«Джон Дир» 1550 CWS, 9640 WTS, 9660 STS, 660iWTS, 9670 STS, 9880 ISTS, W650, S660-690 (транспортер наклонной камеры скребковый) |
6 |
НАШ-870К-08 |
Нью-Холланд CNH CS 6080, CS 6090, СХ 8030, СХ 8040, СХ 8050, СХ 8060, СХ 8070, СХ 8080, СХ 8090, ТС 56, ТС 5080, ТС 5090, CSX 7080, CR 9080, CSY 7060, Case IH 8010, 8020, 6130, 5088, 6088, 7088, AF8010и их аналоги |
7 |
НАШ-870К-09 |
CLAAS LEXION 460, 480, 530, 540, -600, 670, CLAAS TUCANO 320, 330, 340, 430, 450, 480 и их аналоги |
8 |
НАШ-870К-11 |
CASE IH 2388 2002г.выпуска |
9 |
НАШ-870К-18 |
«ДжонДир» 9600 барабанный, 9550 выпуск 2002г, 9780 барабанный выпуска до 2001 |
Комбайн должен быть переоборудован для уборки кукурузы (во избежание поломок битера наклонной камеры с плавающими пальцами должен быть заменен битером с жесткими пальцами)
